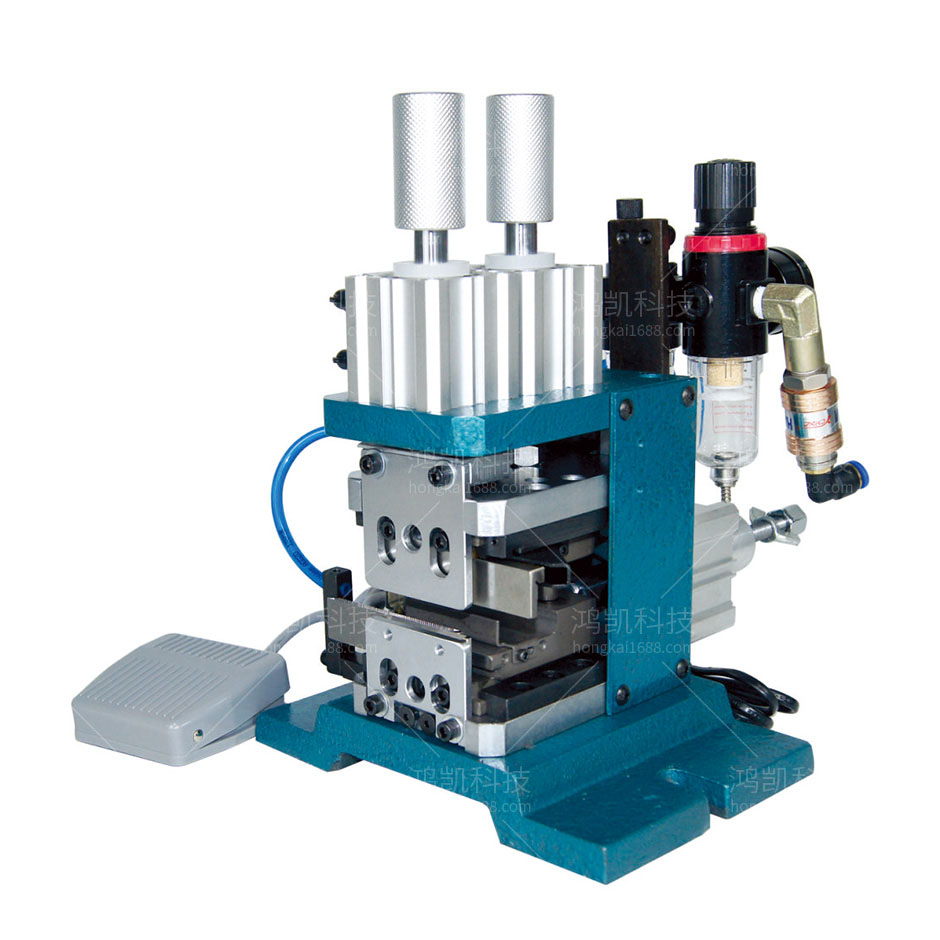

芯線剝皮扭線機背景技術：

現有用于連接電子裝置的線纜由絕緣層包裹若干金屬絲組成，在線纜連接電子裝置時，需將線纜兩端絕緣層剝皮后對裸露的金屬絲進行處理，以便有效與電子裝置連接。而以往對線纜剝皮后裸露的金屬絲進行處理是依賴手工工作，不但效率低下，而且由于作業員勞累等問題而導致質量不佳。

芯線剝皮扭線機技術要素：

為了克服現有的技術的不足，本實用新型的目的在于提供一種既能自動剝皮，又能將電線兩端進行扭編的高效高質的芯線剝皮扭線機。

為解決上述技術問題，本申請實施例提供了一種芯線剝皮扭線機，包括固定在底座上的底板，設置在底板上扭線結構、剝皮結構、走線結構和掛線結構；所述剝皮結構位于扭線結構的左側，扭線結構的上方設有壓線結構，所述走線結構位于剝皮結構的左方，所述掛線結構位于走線結構的后方；

芯線剝皮扭線機功能特點

用于加工細到中粗電腦周邊線、電話線、并排線、音響線、電源線
精巧設計，結構緊湊、小巧，操作方便
多條同步剝扭功能，提升工作效率
相對于同類產品價格更優惠，并節省人工

芯線剝皮扭線機技術總結

本實用新型提供了一種自動剝皮扭線機，包括固定在底座上的底板，設置在底板上扭線結構、剝皮結構、走線結構和掛線結構；所述剝皮結構位于扭線結構的左側，扭線結構的上方設有壓線結構，所述走線結構位于剝皮結構的左方，所述掛線結構位于走線結構的后方。本實用新型的有益效果為：一體化設計，全程自動完成電線的推動、切斷、剝皮、扭線。電線置于線圈，通過走線結構帶動至剝皮結構將電線兩端剝皮，再由扭線氣缸帶動扭線連桿進行扭線。剝皮扭線一次性加工完成，不影響后續工作，全程自動高效，質量更好。

芯線剝皮扭線機技術參數

剝線范圍：AWG32#-18#
剝皮長度：3mm-25mm
剝扭能力：1-10條次
剝扭速度：30-120次/分鐘
氣壓量：5-7KG
電源：110V/220V
重量：15KG
尺寸：320*230*300MM
